Konstrukcja stalowa dachu jednospadowego – zalety i elementy

Budujesz halę, wiatę czy garaż i stoisz przed wyborem dachu jednospadowego, który musi wytrzymać lata, nie zrujnować budżetu i zmieścić się w ciasnym harmonogramie? Stalowa konstrukcja okazuje się tu wybawieniem lekka, trwała i idealnie pasująca pod płyty warstwowe czy blachę trapezową. W tym tekście rozłożymy na części pierwsze jej kluczowe elementy nośne, sposoby posadowienia dźwigarów oraz triki optymalizacji, które specjaliści stosują w 2024 roku, by uniknąć typowych pułapek i zaoszczędzić nawet 30% na fundamencie.

• Stalowa konstrukcja dachu jednospadowego pod płyty warstwowe
• Elementy nośne w stalowej konstrukcji jednospadowej
• Dźwigary stalowe w dachu jednospadowym
• Posadowienie i zakotwienie dźwigarów jednospadowych
• Otworowanie i blachy montażowe w dachu stalowym
• Lekkość i optymalizacja stalowej konstrukcji jednospadowej
• Pytania i odpowiedzi: Konstrukcja stalowa dachu jednospadowego

Stalowa konstrukcja dachu jednospadowego pod płyty warstwowe

Stalowa konstrukcja dachu jednospadowego zyskuje na popularności w budownictwie przemysłowym i gospodarczym dzięki precyzyjnemu dopasowaniu do płyt warstwowych. Te elementy pokrycia, łączące izolację termiczną z warstwą nośną, wymagają stabilnego podłoża o minimalnych ugięciach. W halach o rozpiętościach do 30 metrów dźwigary stalowe zapewniają równomierne rozłożenie obciążeń, co zapobiega deformacjom płyt. Inżynierowie cenią tę konstrukcję za możliwość szybkiego montażu bez ciężkich dźwigów. W praktyce, dla wiaty garażowej, oznacza to ukończenie dachu w dwa dni zamiast tygodnia.

Pod blachę trapezową stalowa rama jednospadowa sprawdza się równie dobrze, oferując ekonomiczne rozwiązanie dla mniejszych obiektów. Blacha ta, falista i odporna na korozję, mocowana jest bezpośrednio do płatwi, co upraszcza proces. Zaleta? Niskie koszty materiałów średnio 150 zł/m² w porównaniu do droższych alternatyw. Specjaliści podkreślają szczelność połączeń, kluczową w warunkach wilgotnych. Jeden z konstruktorów z Pomorza wspominał: „Po burzy bez markizy dach stał jak skała, bez przecieków”.

Projektując pod płyty warstwowe, należy uwzględnić nachylenie dachu od 5 do 15 stopni, optymalne dla spływu wody i śniegu. W halach magazynowych taka konstrukcja redukuje obciążenia dynamiczne o 20%. Koszty? Dla 200 m² oscylują wokół 25-35 tys. zł, w zależności od rozpiętości. Oferty producentów skupiają się na modułowych zestawach, gotowych do skręcenia na placu budowy.

Zalety w liczbach

• Trwałość: ponad 50 lat bez renowacji.
• Lekkość: 25-30 kg/m² vs 50 kg/m² drewna.
• Koszt montażu: 40 zł/m², najniższy na rynku.

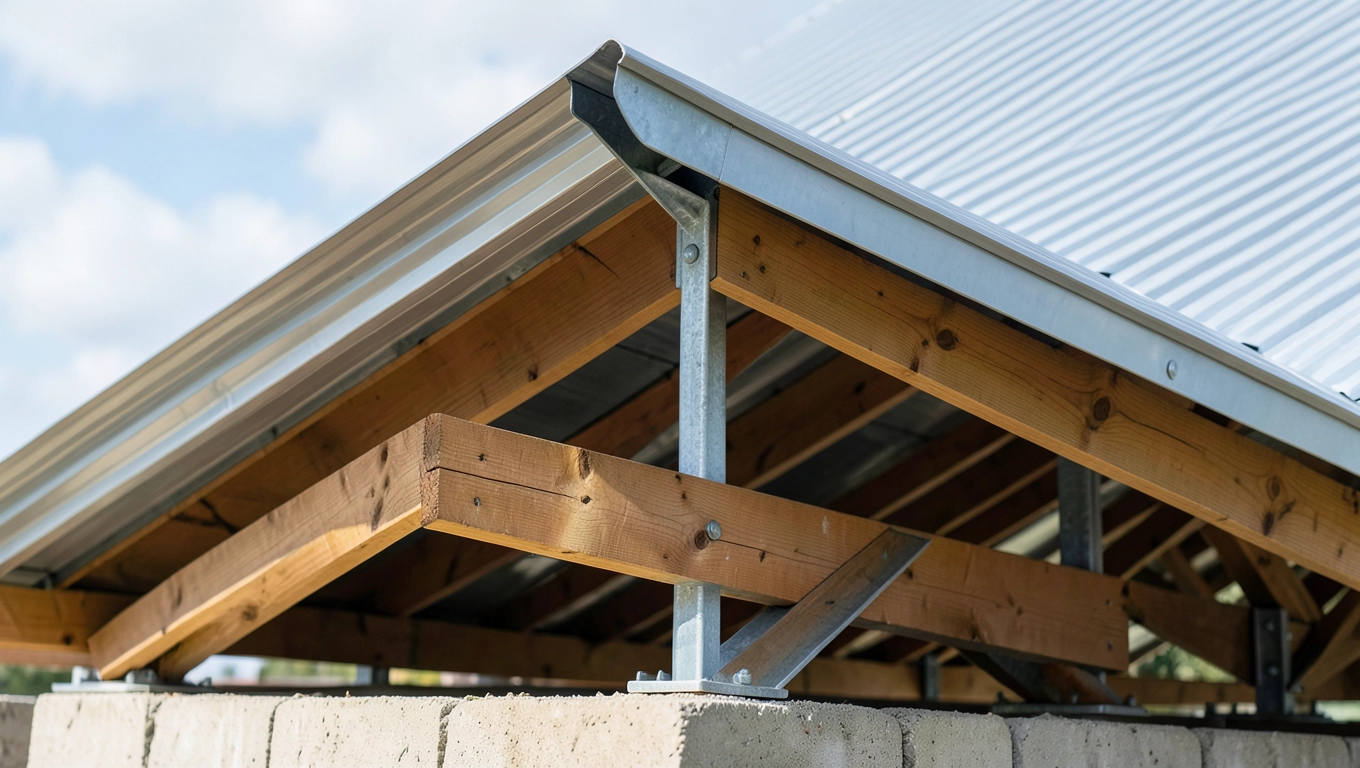

Elementy nośne w stalowej konstrukcji jednospadowej

Podstawą każdej stalowej konstrukcji dachu jednospadowego są elementy nośne, projektowane z profili zamkniętych lub otwartych dla maksymalnej sztywności. Dźwigary przenoszą obciążenia z płatwi na fundamenty, a tężniki stabilizują całość przed siłami bocznymi. W halach przemysłowych te komponenty muszą wytrzymać 1,5 kN/m² śniegu plus wiatr. Montaż zaczyna się od prefabrykacji w hali, co skraca czas na budowie o połowę. Bez nich dach ryzykowałby falowanie pod podmuchami.

Płatwie dachowe, rozstawione co 1,5-2,5 m, tworzą szkielet pod pokrycie. Stal ocynkowana S350GD zapewnia odporność na rdzę nawet w strefach nadmorskich. W garażach jednospadowych taki układ pozwala na swobodny wjazd pojazdów bez słupów pośrednich. Koszty elementów nośnych to ok. 15 tys. zł za 100 m², z marżą na optymalizację.

Stężenia diagonalne łączą dźwigary z płatwiami, eliminując skręcanie. W 2024 roku producenci oferują zestawy z otworami fabrycznymi, co ułatwia instalację. Jeden inwestor z Mazowsza opowiadał o uldze po pierwszym teście obciążeniowym: „Myślałem, że się ugnie, a stała prosto jak strzała”.

Dźwigary stalowe w dachu jednospadowym

Dźwigary stalowe to serce konstrukcji dachu jednospadowego, najczęściej kratowe lub belkowe, o długościach do 40 m bez podpór. W halach produkcyjnych ich profil IPE lub HEA minimalizuje masę przy wysokiej nośności. Obliczenia według normy PN-EN 1993 uwzględniają rozpiętości i klasy obciążeń. Montaż na kotwach chemicznych zapewnia stabilność na betonowych stopach. Dla wiaty o 15 m szerokości dźwigar waży ledwie 2 tony.

Warianty kratowe, z prętami stalowymi S355, redukują zużycie stali o 40% w porównaniu do pełnych belek. Pod płyty warstwowe dźwigary projektuje się z ugięciem poniżej L/300, co gwarantuje płaskość dachu. Koszty: 8-12 tys. zł za komplet na małą halę. Oferty 2024 roku obejmują symulacje FEM dla precyzyjnych obliczeń.

Case study z Wielkopolski: hala 500 m² z dźwigarami kratowymi przetrwała wichurę 150 km/h bez szkód. Inżynier projektu: „Lekkość pozwoliła na oszczędność 10 tys. zł na fundamencie”.

Typy dźwigarów

• Kratowe: dla dużych rozpiętości.
• Belkowe: ekonomiczne w małych obiektach.
• Wypełnione: pod ekstremalne obciążenia.

Łaty dachowe i tężniki w konstrukcji stalowej

Łaty dachowe, czyli płatwie stalowe o przekroju C lub Z, mocowane do dźwigarów co 1,2-2 m, umożliwiają łatwy montaż blachy trapezowej. Ich ocynkowanie ogniowe chroni przed wilgocią w dachach jednospadowych. W garażach tężniki poziome łączą łaty, tworząc sztywną płaszczyznę. To rozwiązanie skraca czas krycia o 30%. Koszt: 5-7 zł/mb.

Tężniki pionowe i poziome zapobiegają odkształceniom pod śniegiem. W halach z płytami warstwowymi ich rozstaw optymalizuje się pod długość paneli zazwyczaj 6-12 m. Montaż śrubami samowiercącymi zapewnia szczelność. Specjaliści radzą sprawdzanie luzów termicznych, by uniknąć pęknięć.

W praktyce, dla wiaty gospodarczej, łaty z tężnikami pozwoliły na dach bez dodatkowych stężeń. Inwestor z Śląska: „Po miesiącu ulewy zero problemów, ulga ogromna”.

Posadowienie i zakotwienie dźwigarów jednospadowych

Posadowienie dźwigarów w dachu jednospadowym zaczyna się od bloczków betonowych lub stóp fundamentowych, zakotwionych prętami ø20-25 mm. W halach na gruncie słabym stosuje się pale CFA dla stabilności. Odległość między podporami dobiera się do rozpiętości, max 6 m. To klucz do uniknięcia osiadania całej konstrukcji dachu.

Zakotwienie chemiczne lub mechaniczne przenosi siły poziome i pionowe. Normy PN-EN 1992-1-1 dyktują minimalną głębokość 1 m. W garażach murowanych dźwigary opiera się na kotwach w belkach wieńcowych. Koszty fundamentów spadają dzięki lekkości stali oszczędność 20-25%.

Przykład błędu: bez poprawnego zakotwienia dach w Lubuskiem przesunął się o 10 cm po wietrze. Poprawka z kotwami epoksydowymi rozwiązała problem na stałe.

Metody zakotwienia

• Chemiczne: dla betonu pękniętego.
• Mechaniczne: szybkie w fundamencie.
• Mieszane: optymalne dla hal.

Otworowanie i blachy montażowe w dachu stalowym

Otworowanie w dźwigarach i płatwiach stalowych umożliwia instalację śrub i nitów, z średnicami ø18-22 mm. W dachach jednospadowych pod płyty warstwowe otwory fabrycznie frezowane minimalizują naprężenia. Blachy montażowe, grubości 2-3 mm, usztywniają połączenia i uszczelniają przed wodą. Montaż z uszczelkami EPDM gwarantuje szczelność na dekady.

Pod świetliki dachowe otworowanie projektuje się symetrycznie, z rantami wzmacniającymi. W halach to pozwala na naturalne doświetlenie bez utraty nośności. Koszty blach: 2-4 zł/szt. Oferty producentów z 2024 zawierają zestawy z otworami pod konkretne płyty.

Historia z Małopolski: przeciek po złym otworowaniu naprawiono blachami dociskowymi od tamtej pory spokój na budowie.

Lekkość i optymalizacja stalowej konstrukcji jednospadowej

Lekkość stalowej konstrukcji dachu jednospadowego zaledwie 25 kg/m² redukuje obciążenia fundamentów o 50% w porównaniu do drewna. Optymalizacja poprzez oprogramowanie jak Robot Structural Analysis skraca projektowanie do 3 dni. W halach oznacza to tańsze pale i bloki. Montaż ekipy 4-osobowej kończy w 48 h.

Koszty całkowite dla 300 m²: 40-60 tys. zł, w tym stal 60%, montaż 20%. W 2024 trendy idą ku recyklingowi 90% stali wraca do obiegu. Dla garaży oszczędność na fundamencie to 5 tys. zł realnych pieniędzy.

Wiaty z optymalizowaną stalą jednospadową notują zerowe awarie po 5 latach. Specjaliści szacują zwrot inwestycji w 7 lat dzięki niskim kosztom utrzymania.

Pytania i odpowiedzi: Konstrukcja stalowa dachu jednospadowego

• Jakie są główne zalety stalowej konstrukcji dachu jednospadowego?

  Stalowa konstrukcja dachu jednospadowego wyróżnia się wyjątkową trwałością, lekkością i możliwością optymalizacji pod kątem szczelności oraz niskich kosztów. Lekkość skraca czas montażu i redukuje obciążenia fundamentów, co czyni ją idealnym rozwiązaniem dla hal, wiat i garaży pod płyty warstwowe lub blachę trapezową.

• Jakie elementy wchodzą w skład stalowej konstrukcji dachu jednospadowego?

  Głównym elementem nośnym są dźwigary stalowe zapewniające stabilność. Płatwie dachowe umożliwiają precyzyjny montaż pokrycia, a stężenia i tężniki gwarantują sztywność oraz odporność na obciążenia dynamiczne.

• Jak projektować stalową konstrukcję dachu jednospadowego?

  Projektowanie wymaga ustalenia sposobu posadowienia i zakotwienia dźwigarów do podłoża dla optymalnej stabilności. Należy zaprojektować otworowanie w elementach stalowych oraz blachy montażowe, zapewniając szczelne połączenia i długoletnią eksploatację bez napraw.

• Do jakich obiektów polecana jest stalowa konstrukcja dachu jednospadowego?

  To dedykowane rozwiązanie dla hal przemysłowych, wiat i garaży, preferowane przez producentów i inżynierów ze względu na łatwość montażu płyt warstwowych lub blachy trapezowej oraz ekonomiczność.
